그래핀-구리 와이어의 그래핀 특성 검증

당사는 지속적으로 그래핀-구리 와이어의 특성 검증에 대한 연구를 하고 있습니다.

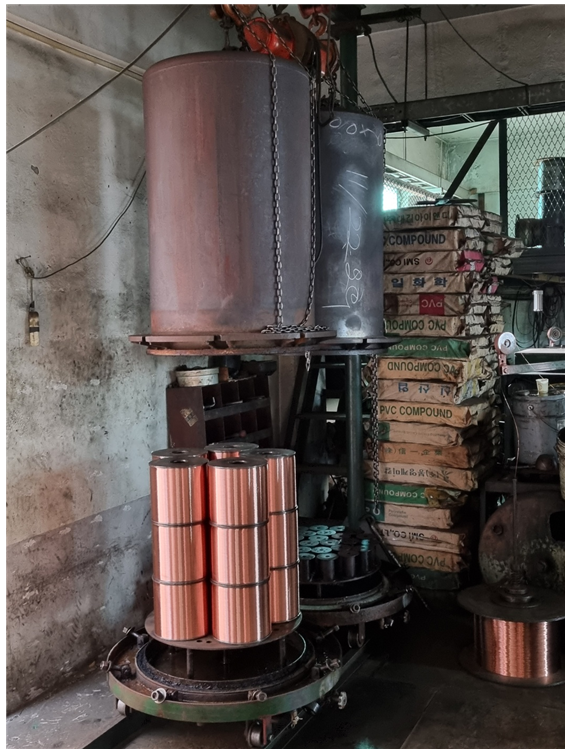

아래와 같은 그래핀 2mm의 구리 도선 롤을 1차 가공하여 1mm로 만들고

2차 가공으로 1mm -> 0.05mm(50um) or 0.08mm(80um) 구리도선이 만들어 집니다.

이러한 가공을 한 뒤에 경동선 -> 연동선으로 연화 공정을 거칩니다.

그런 다음 구리에 그래핀을 입히고 , 그래핀-구리 와이어의 그래핀 특성을 검증하였습니다.

대면적 그래핀합성은 화학적 증기 증착법(Chemical Vapor Deposition)을 이용하여 저압(Low pressure)에서 메탄 (CH4)과 수소 (H2)를 이용하여 촉매제(구리) 위에 섭씨 1000도에서 합성이 가능합니다.

이렇게 합성된 그래핀은광학현미경 (Contrast), 라만분광법(G/2D peak ratio)을 이용하여 그래핀의 품질 및 층수 판단이 가능합니다.

구리에 대한 충분한 어닐링 합성 시간 확보를 위하여 T-CVD 방식으로 섭씨 1,000도씨로 그래핀 합성을 진행함

  T-CVD 방식은 열화학증착법(Thermal Chemical Vapor Deposition)이라고 불리며, 구리도선 위에 얇은 필름이 합성되는 고압의 반응기로, 섭씨 1000도씨 가량의 고온에서 가스들을 유입시켜 그래핀을 코팅하는 방식입니다.

50um 및 80um의 구리도선에 그래핀을 코팅한 후 그래핀의 품질을 검증하기 위하여 라만분석 및 EBSD 이미지 분석을 수행하였고 유의미한 결과를 얻을 수 있었으며 앞으로 추가적인 연구 분석을 계속 할 예정입니다.
